创维爱奇艺i71电视盒拆解,内部空间紧凑

在本人近期入手的三个盒子当中,创维爱奇艺I71是最小巧的一款。同样处理方案下,如何实现的呢?带着好奇心,今天对其进行了拆解,特将内部详细构造分享给大家。



  盒子背面四角有防滑胶垫,拆机就从这入手。首先取下双面胶粘着的胶垫,底下有四个螺丝。拧下来之后,前后壳还有些卡扣,用撬棒沿着一个方向撬开就完成拆解了,整个过程并不麻烦。



  底壳内侧带有配重金属板,通过俩螺丝固定在后盖上,同时金属板对于散热也有一定促进作用。



  这个金属板重量有120g,占整机的一半。之所以加上它,应该主要还是想提升整机的手感,要不就会显得太轻了。



  只比机身小一圈的主板正好固定在四个螺丝柱上面。由于电视盒不用自带电池,也没有屏幕,所以整个机身里面能放下主板基本就可以了,没有多余的空间。主板上元件排布也较为紧密,内部比较紧凑,因而使得整机尺寸控制得比较好。



  四个接口,比较牢固。主板单面贴片设计,后侧没有元器件


  WiFi天线


  通过双面胶固定在侧边


  在之前拆乐视盒子时已经见过这样的散热片设计,是覆盖在CPU上面的,跟后盖内侧金属板相连。爱奇艺盒子的CPU上面有金属屏蔽罩,里面封装着的就是AML8726-MX处理器。

本帖隐藏的内容


  CPU旁边的屏蔽罩底下不出意外是RAM内存,从所占面积来看估计是由两颗芯片组成。


  来自镁光的Flash闪存,编号29F64G08CBABA,MLC架构,8GB大小。一般的电视盒都是4GB,爱奇艺这款闪存比较大。


  来自瑞昱REALTEK的WiFi模块,编号RTL8188EUS。它支持802.11b/g/n,数据传输速度理论最高150Mbps。从无线芯片来看,本机没有支持蓝牙的可能性,因为并非WiFi+BT的整合模块,也没有单独的蓝牙芯片。


  来自MNC的网络变压器,编号H1601CG。这款芯片在RJ45以太网接口旁边,主要用于接入有线网时的抗干扰和信号增强/保护。


  来自SMSC的以太网收发器,编号8720A。这款芯片也就是有线网卡,支持10M/100M自适应,具备体积小、功耗低的特点。


  上图中标号KG3KD的应该是三极管,下面几张图是其它一些电阻电感的特写——





  焊点比较扎实
小结:

  创维爱奇艺电视盒的内部空间紧凑,主板固定牢靠,芯片屏蔽和散热结构也比较用心,做工还算是可以的。就元器件本身而言,多个主要芯片是盒子产品当中惯常采用的,没有太多新的惊喜。

MX VideoPlayer解决创维盒子DTS音频播放问题

[分享]

MX VideoPlayer解决创维盒子DTS音频播放问题

[复制链接]

跳转到指定楼层
楼主
 发表于 2014-9-29 17:13:29 | 只看该作者 |只看大图 回帖奖励
本帖最后由 彼此的羁绊 于 2014-9-29 17:15 编辑

MX VideoPlayer是一款安卓平台上的视频播放器,支持的视频格式有:3GP、RMVB、AVI DIVX、F4V、FLV、MKV、MP4、MPEG、MOV、VOB、WMV、WEBM、XviD等,并针对ARM NEON 和NVIDIA Tegra 2 CPU做了优化处理,通过S/W或H/W按钮就可以轻松的更改解码模式,安装后会根据CPU型号安装附件压缩包里对应的解码包,这样,播放效果会好些







MX Player Pro v1.7.26【安装及使用方法】


1.下载MX Player Pro 软件包到U盘:

本帖隐藏的内容

MX Player Pro_v1.7.26.apk 远程安装当贝市场 (8.23 MB, 下载次数: 35, 售价: 1 金币)


2.ffmpeg_dts音频解码包,将ffmpeg_dts音频解码包解压,得到文件夹ffmpeg_dts,复制粘贴到U盘:


本帖隐藏的内容

 ffmpeg_dts.zip (4.19 MB, 下载次数: 33, 售价: 1 金币)



3.盒子上安装一个ES文件管理器,可在应用商店中搜索ES文件浏览器,进行下载安装;

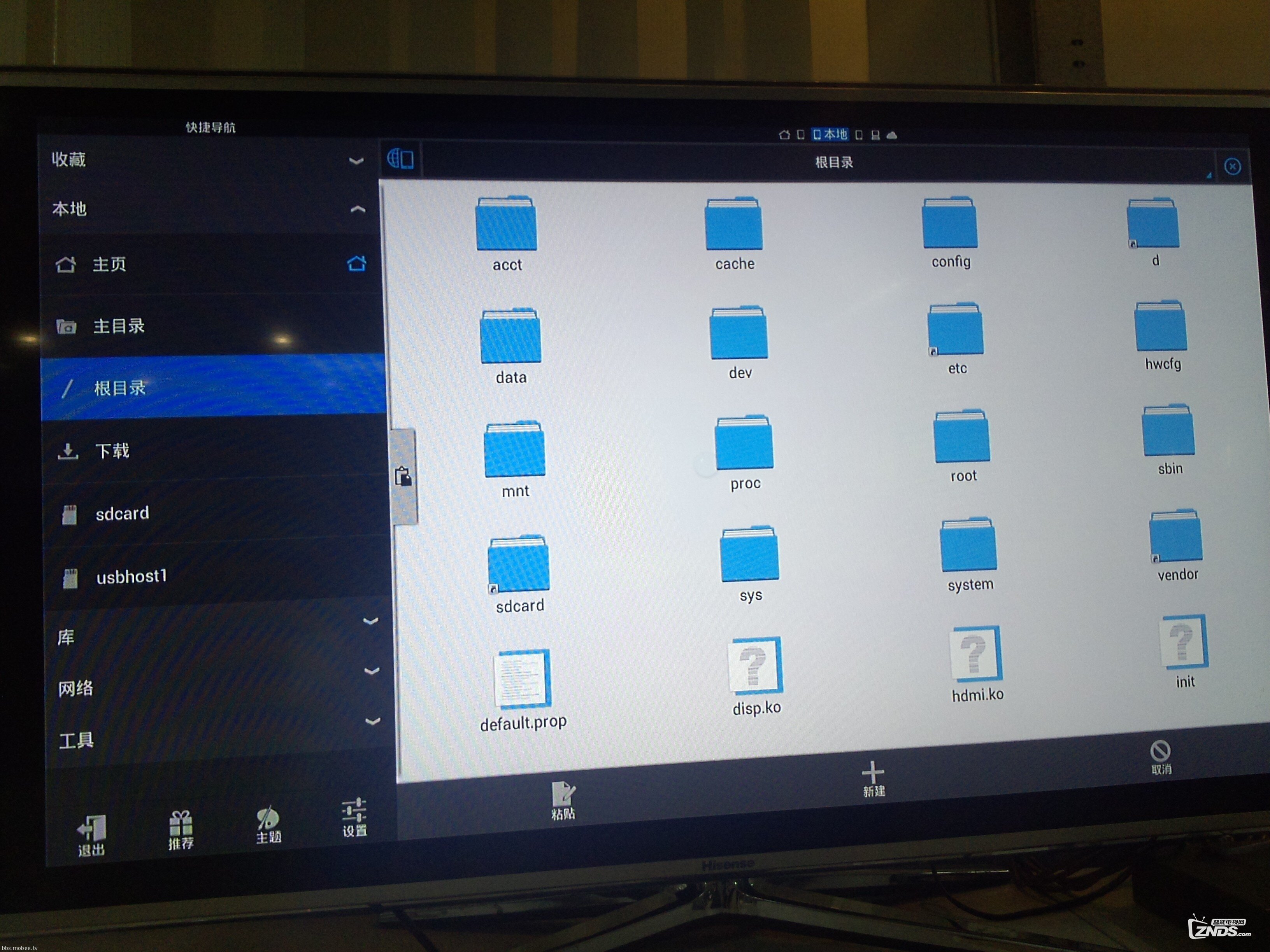

4.U盘插入盒子,打开ES文件管理器;进入U盘,找到刚刚下载的MX Player Pro软件和文件夹Arm_v7_Neon_v1.7.22;

5.把文件夹ffmpeg_dts中的libffmpeg.mx.so文件放入到系统的sdcard目录下。


在ES文件管理器中选中并长按OK键就会出现菜单,进行复制或粘贴

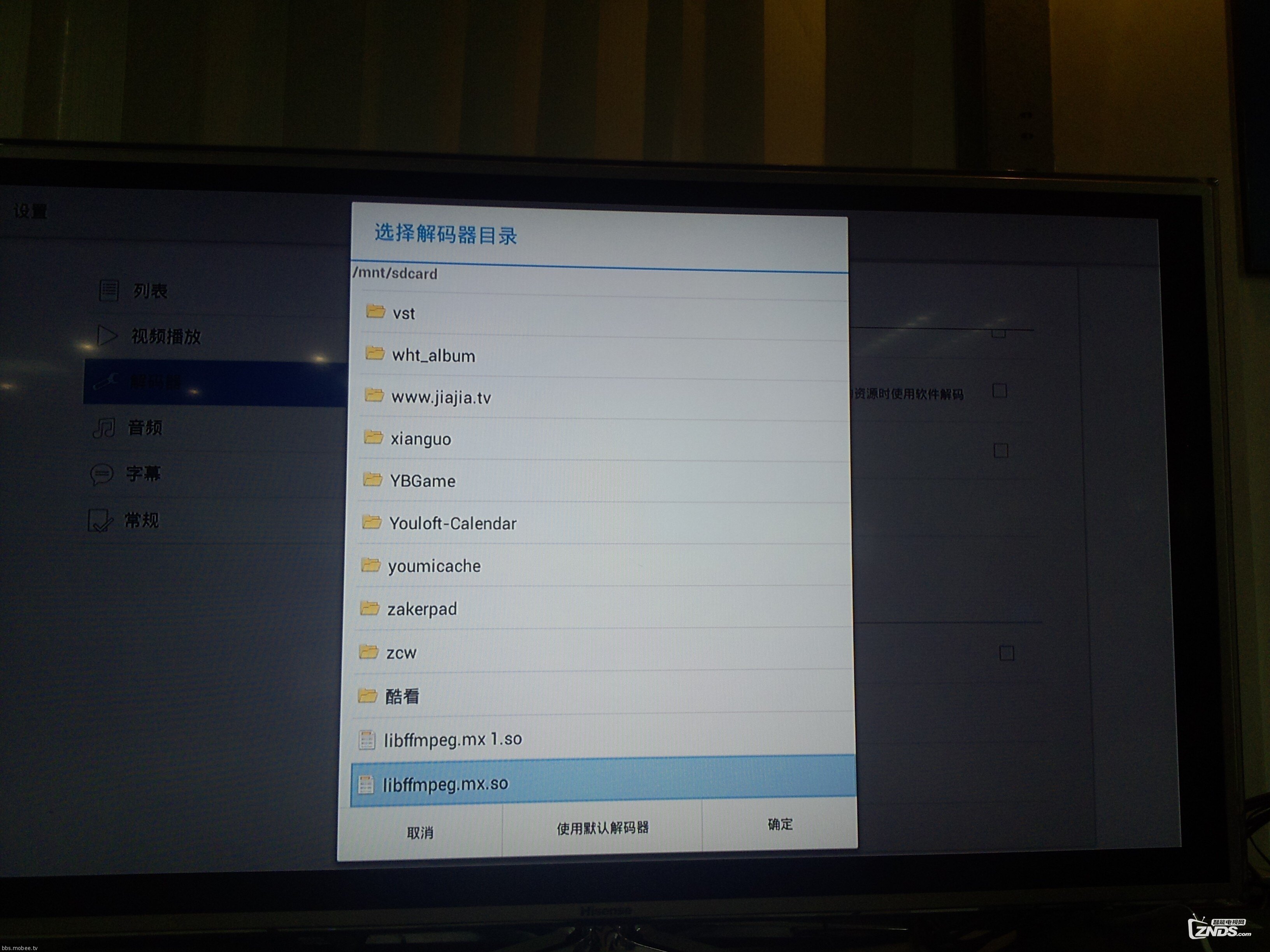

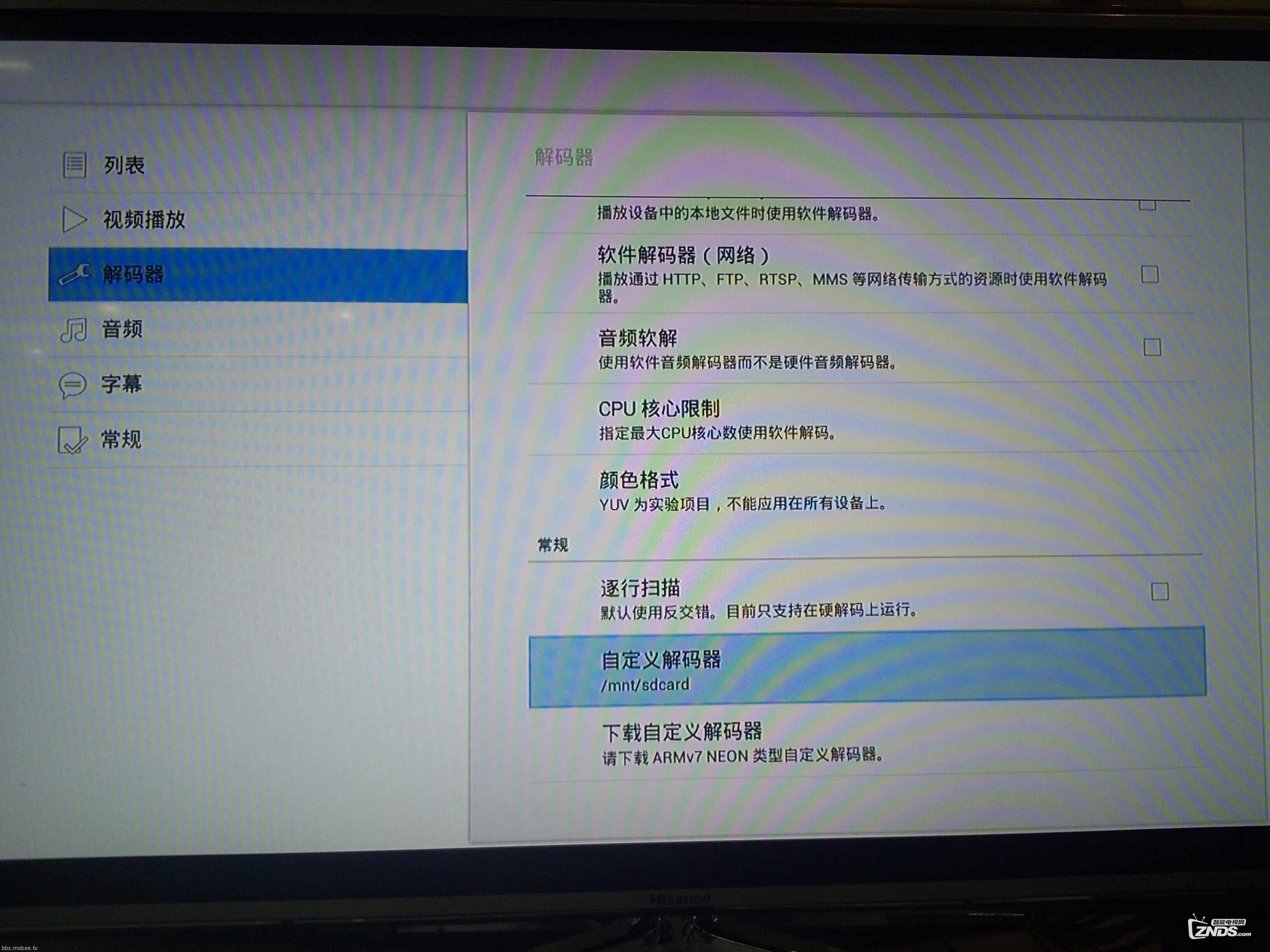

6.点击安装MX Player Pro v1.7.26,打开MX Player设置->解码器->自定义解码器,点击后选择sdcard/ffmpeg_dts这个文件夹,点击确定MX Player会自动重新启动。(注意:同时要把设置->解码器--软件解码器--软件解码(本地)和音频软解都勾上)




7.拔掉U盘,插入你要播放的移动硬盘,打开MX Player 播放器,点击刷新可找到要播放音频文件。

8.在播放DTS音频的视频时,请将音轨中的硬件解码的勾去掉(DTS只能软解)这样MX Player又可以播放带DTS音频的视频了。

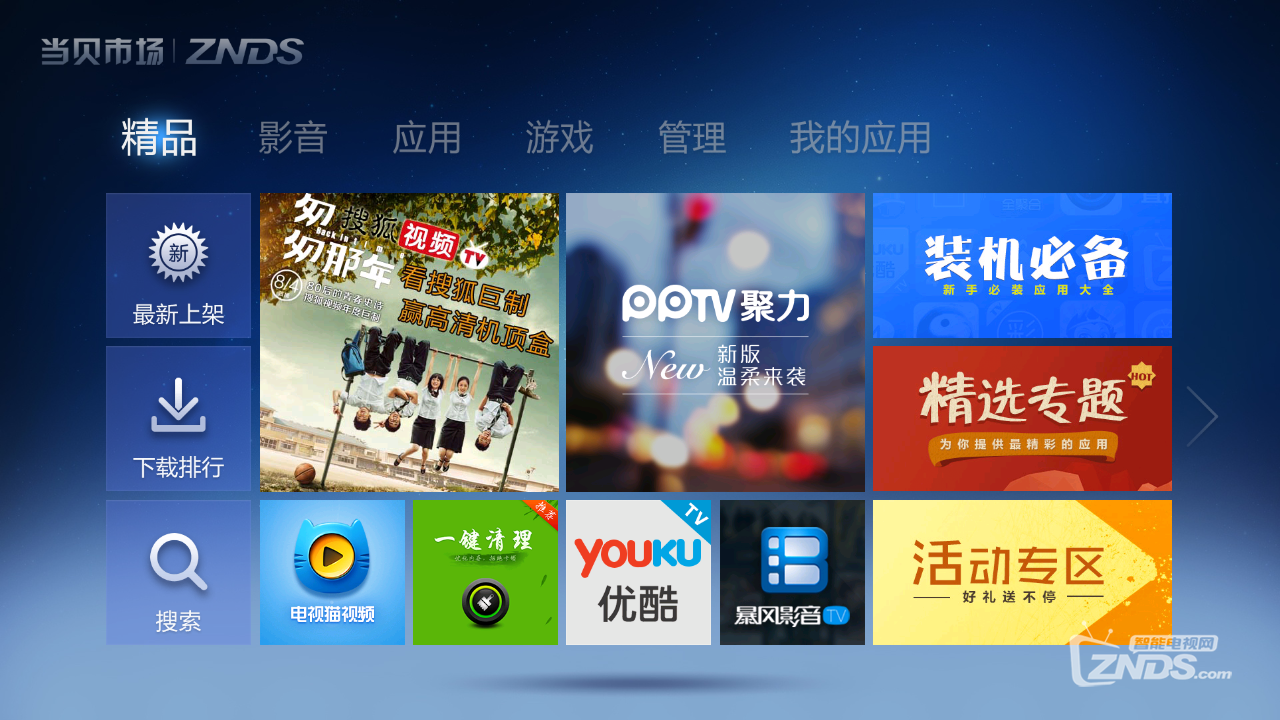

最后推荐创维盒子用户下载安装当贝市场,完美兼容创维盒子:
